Vカット、マウスバイト、ミリングスロットで区切られたファイルに、いくつの異なるデザインがありますか？例えば：

詳細はこちら

配達形式とは、お客様がJLCPCBにPCBデザインの製作と納品を依頼する方法です。

· 面付けなし - 現状のままのデザインです。

· 面付け済み - 顧客自身がPCBパネルを構築し、パネル化されたデータを提供します。

· JLCPCBによる面付け - 必要に応じてVカットでパネルを構築します。（長方形や円などの定型形状のPCBに対してのみパネル化サービスを提供しています。不規則な形状のPCBの場合は、自分でパネル化する必要があります。）

フレキシブルなポリイミドカバー層は、リジッドPCBのソルダーレジストと同じ機能を持ちます。

注意：パッド間のカバー層のウェブは、最低限0.5mmのパッド間隔が必要です。

シルクスクリーン層の色。可読性を確保するため、カバー層とは異なる色にします。

ENIG：パッドの表面にニッケルと金の層を化学的に蒸着し、酸化を防ぎます。

ENIGの金層の厚み。 1u"=0.0254um.

外層の銅の厚み、単位はオンス(oz)

片面FPC：0.07mm FPCは0.5オンス（18μm）、0.11mm FPCは1オンス（35μm）を使用。

両面FPC：0.11mm FPCは1/3オンス（12μm）、0.12mm FPCは0.5オンス（18μm）、0.2mm FPCは1オンス（35μm）を使用。

フレキシブル基板の設計に使用するEDAソフトウェアです。

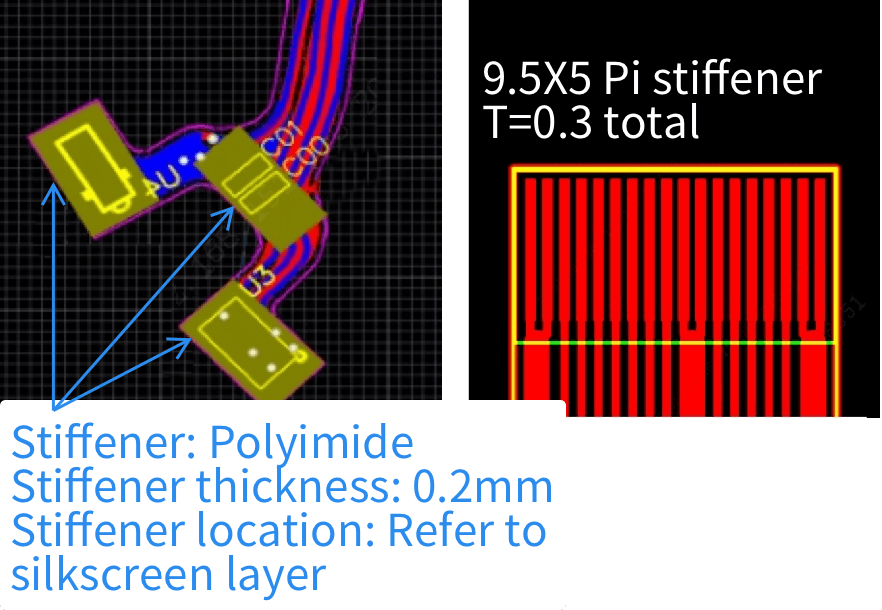

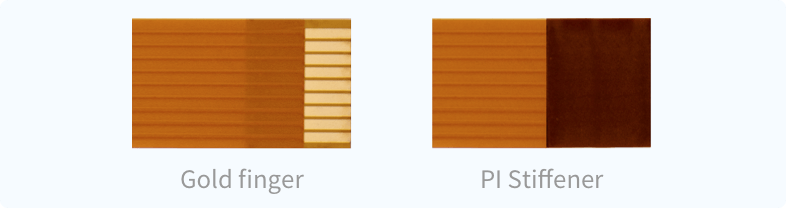

EasyEDA Proでフレキシブル基板を設計する際、材料と厚さに関する情報を含む専用のスティフナーレイヤーを含めることができます。注文時に「スティフナー」オプションを選択する必要はなく、EasyEDAで設計されたフレキシブル基板には専用割引が適用されます。

$7の割引を受けるには、EasyEDA Proで設計されたPCBと直接生成されたガーバーファイルが必要です。

EasyEDA Proで生成されたガーバーファイルを使用して他のプログラムで設計されたPCB、またはEASYEDA Proで生成されたガーバーファイルを編集するために異なるツールを使用したPCBは、割引が拒否されます。JLCは注文を処理する前に、追加の支払いを要求します。

EasyEDA ProでのFPC設計の詳細については、こちらをご覧ください。
